Υπηρεσία ανάλυσης πρώτης ύλης από τούβλα για την ανάλυση σύνθεσης και τον εξοπλισμό δοκιμών

Υπηρεσία ανάλυσης πρώτων υλών από τούβλα BRICTEC για την ανάλυση και δοκιμή σύνθεσης

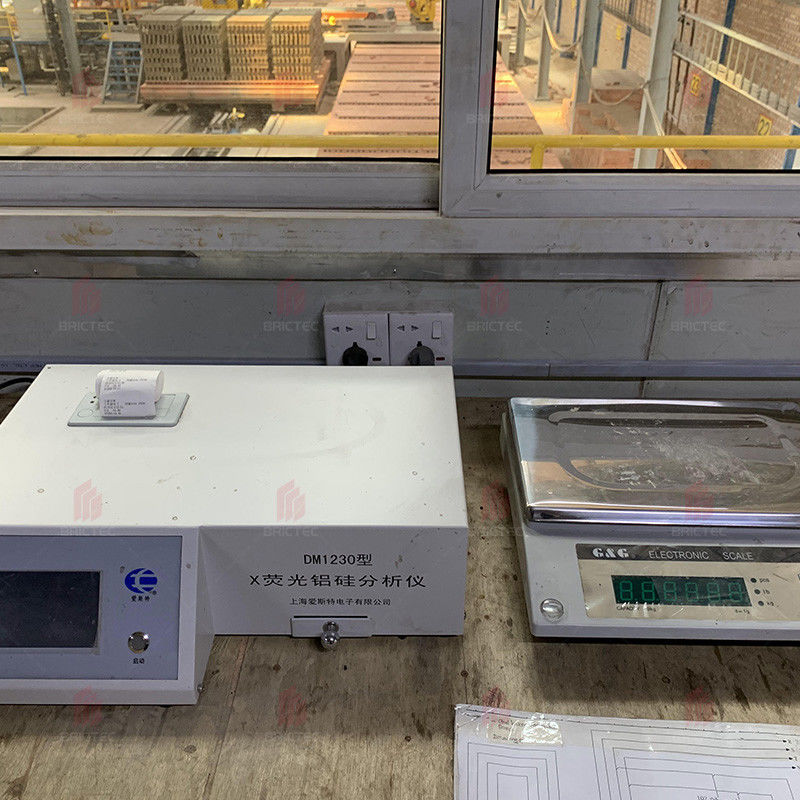

Η Xi'an Brictec Engineering Co., Ltd. παρέχει μια σειρά υπηρεσιών εργοστασίου τούβλων, συμπεριλαμβανομένων: ανάλυσης πρώτων υλών, σχεδιασμού και καθοδήγησης, προμήθειας εξαρτημάτων, αναβάθμισης και βελτίωσης,διαχείριση παραγωγήςΜεταξύ αυτών, η ανάλυση πρώτων υλών βοηθά στην σαφή κατανόηση των συνθηκών πρώτων υλών των πελατών, παρέχοντας στους πελάτες πιο επαγγελματικές και ακριβείς λύσεις κατασκευής τούβλων.

Η ανάλυση πρώτων υλών περιλαμβάνει 7 μέρη:

1. Φυσικές ιδιότητες πρώτης ύλης

2Χημικές ιδιότητες πρώτης ύλης

3Ιδιότητες ξήρανσης

4Ιδιαιτερότητες πυροβολισμού

5Δοκιμή διάσπασης ασβεστίου

6. Δοκιμή πάγου

7Συμπέρασμα και πρόταση

Δείκτης δείγματος

1. Φυσικές ιδιότητες πρώτης ύλης

2Χημικές ιδιότητες πρώτης ύλης

3Ιδιότητες ξήρανσης

Τα σχηματισμένα δείγματα στεγνώνουν φυσικά για 24 ώρες και στη συνέχεια τοποθετούνται στο φούρνο σε θερμοκρασία 105±5°C για 8 ώρες.και η αναλογία συρρίκνωσης της γραμμής ξήρανσης είναι 10,76%.

4.Ιδιότητες πυροδότησης

(1) Φούρνος με κλίση θερμοκρασίας: μικρά δείγματα (40x20x10mm) καίγονται στον φούρνο με κλίση θερμοκρασίας για τη μέτρηση της θερμοκρασίας καίρισης και του εύρους θερμοκρασιών.

Ταχύτητα θέρμανσης: < 200°C/ώρα
Κύκλος πυροδότησης: 6 ώρες
Διατήρηση της θερμότητας: 30 λεπτά
Μέθοδος ψύξης: ψύξη σε θερμοκρασία δωματίου μαζί με τον φούρνο

Σχήμα 1 Μικροδιαμετρικά συσσωρευμένα τούβλα που καίγονται σε κλίμακα θερμοκρασίας από 900°C έως 1150°C

(2) Ταχύτητα συρρίκνωσης και απορρόφησης νερού κατά την καύση του προϊόντος: ταχύτητα συρρίκνωσης κατά την καύση και ταχύτητα απορρόφησης νερού μετρούνται στα δείγματα που καυθούν στο κλίμα κλίμακας,και η σχέση καμπύλες μεταξύ της θερμοκρασίας, η απορρόφηση νερού και η συρρίκνωση παρουσιάζονται στο σχήμα 2.

Το σύστημα καύσης δείγματος παρατίθεται κατωτέρω (πίνακας 1) συνδυάζοντας το σχήμα 2 (καύση καμπύλης) και την κατάσταση καύσης δείγματος σε διαφορετική θερμοκρασία.

Πίνακας 1 Σύστημα πυροδότησης δειγμάτων

(3) Φούρνος καύσης υψηλής θερμοκρασίας: τα αποξηραμένα δείγματα καύθηκαν στον φούρνο υψηλής θερμοκρασίας σύμφωνα με το κανονικό σύστημα καύσης.
Θερμοκρασία δωματίου ~ θερμοκρασία καύσης 150°C/ώρα
Θερμοκρασία καύσης 1 ώρα μόνωση
Ψύξη σε θερμοκρασία δωματίου μαζί με τον φούρνο

Δείγματα από πηλό: πειραματικό δείγμα μικρής κλίμακας από συνθετικό τούβλο που ψηθή σε θερμοκρασία 1040 °C
Η θερμοκρασία καύσης για δείγμα πηλού καθορίζεται σε 1040 ° C. Μετά την καύση, το χρώμα του δείγματος γίνεται ανοιχτόκίτρινο, με σαφή ήχο κατά το πάτημα.24%.

5.Δοκιμή διάσπασης ασβεστίου

Η δοκιμή διενεργήθηκε σε καμένα δείγματα και δεν παρατηρήθηκε φαινόμενο σπασμού ασβεστίου στην προσομοιωμένη δοκιμή μικρής κλίμακας.

6. Δοκιμή πάγου

Η δοκιμή διενεργήθηκε σε δοκιμασμένα δείγματα και δεν παρατηρήθηκε φαινόμενο πάγου στην προσομοιωμένη δοκιμή μικρής κλίμακας.

7Συμπέρασμα και πρόταση

(1) Το δείγμα πηλού έχει υψηλότερη περιεκτικότητα σε CaO, χαμηλή πλαστικότητα και χαμηλή ευαισθησία ξήρανσης.
(2) Κατά την εκτέλεση προσομοίωσης μικρής κλίμακας συσσωματωμένων τούβλων με 100% πηλό ως πρώτη ύλη, η διαδικασία σχηματισμού είναι μάλλον δύσκολη, η αντοχή του υγρού πράσινου τούβλου είναι κακή,που πρέπει να υπενθυμίσουν στον πελάτηΟι επιδόσεις ξήρανσης και καύσης των σχηματισμένων δειγμάτων είναι καλές με μέτρια θερμοκρασία καύσης από 980°C έως 1080°C.
(3) Δεν παρατηρήθηκε φαινόμενο διάσπασης ασβεστίου κατά τη διάρκεια της προσομοιωτικής δοκιμής μικρής κλίμακας.
(4) Δεν παρατηρήθηκε φαινόμενο πάγου κατά τη διεξαγωγή προσομοιωμένης δοκιμής μικρής κλίμακας.
