Υπηρεσία ενός σταθμού από το εργαστήριο στην παραγωγή της Brictec

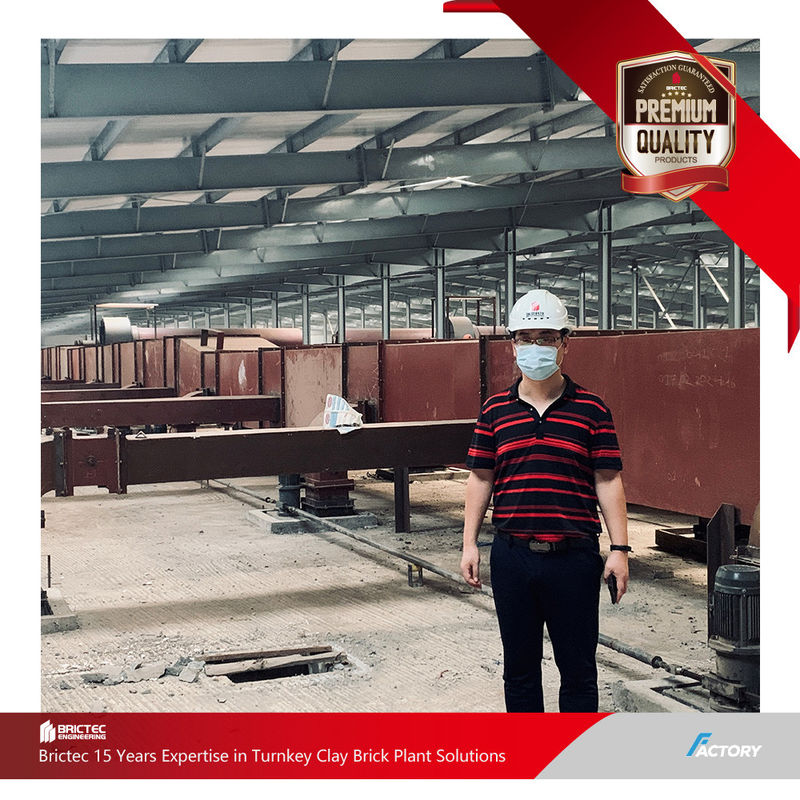

Πρόγραμμα GPH στο Μπαγκλαντές - Λύση εργοστασίου τούβλων από πηλό από το σχεδιασμό μέχρι την παραγωγή
Η ECO CERAMICS αποτελεί μέρος του ομίλου Bangladesh GPH, του μεγαλύτερου κατασκευαστή δομικών υλικών στο Μπαγκλαντές..Το τρέχον εργοστάσιο τούβλων που βρίσκεται υπό κατασκευή θα γίνει το μεγαλύτερο και πιο βιομηχανοποιημένο εργοστάσιο τούβλων στο Μπαγκλαντές.
Το έργο διαθέτει προηγμένη τεχνολογία δευτερογενούς καύσης, με αυτοματοποιημένο σύστημα άνω και κάτω ράφους για ξήρανση και μονόστρωτη ξήρανση τύπου σήραγγας.Κούφοι με σήραγγα μήκους 8 μέτρων με αυτόματο σύστημα καύσης άνθρακα σε σκόνηΑυτή η υψηλά αυτοματοποιημένη διαδικασία παραγωγής προσφέρει ισχυρή ελεγχσιμότητα για την κατασκευή τόσο τυποποιημένων όσο και υψηλού επιπέδου τούβλων.
Στις 31 Μαρτίου 2019, το Τμήμα Προγράμματος Μηχανικών Ορυχείων Brictec της Xi'an ξεκίνησε επίσημα τις εργασίες επί τόπου,τη διοργάνωση τελετής εγκαινίων με το μέρος Α για την έναρξη της πλήρους κατασκευής και διαχείρισης του έργου.
Η σημασία του σχεδιασμού διαδικασιών στο σχεδιασμό έργων από αγγειό τούβλα
Προοπτική σχεδιασμού διαδικασιών
Το σχεδιασμό διαδικασιών χρησιμεύει ως σχέδιο του έργου, καθορίζοντας τη διάταξη και την επιλογή εξοπλισμού.
- Ιδιότητες πρώτης ύλης (δείκτης πλαστικότητας, χημική σύνθεση)
- Προδιαγραφές προϊόντος (μαγνητά τούβλα, διάτρητα τούβλα)
- Συντονισμός δυναμικότητας (αποφυγή προβλημάτων υπέρ/υπο- δυναμικότητας)
- Ενεργειακή απόδοση (σχεδιασμός ολοκληρωμένου θερμικού συστήματος)
Επεξεργασία πρώτων υλών
Η επεξεργασία των πρώτων υλών επηρεάζει άμεσα την ποιότητα των τούβλων και τη διάρκεια ζωής του εξοπλισμού:
- Ελέγχος μεγέθους θρυμματισμού: Δύοδοντοστρωτή ρολό θρυμματιστική ισχύς ≤3mm
- Γήρανση και ομογενοποίηση: ≥72 ώρες γήρανση εξασφαλίζει την ομοιομορφία της υγρασίας
- Απομάκρυνση ακαθαρσίας: Μαγνητικοί διαχωριστές + διαλογή για σίδηρο και πέτρες
Η Γήρανση και η Μορφή
- Η διαδικασία γήρανσης: Κλειστό υπόστεγο γήρανσης με υγρασία > 80%
- Επεξεργασία με εξόρυξη: Εξόρυξη κενού (κενό ≥-0,092MPa)
- Σχεδιασμός πετσέτας: αναλογία L/D ≥ 4:1 ελαχιστοποιεί τα σπειροειδή σημάδια
Τεχνολογία ξήρανσης
Το πιο κρίσιμο στάδιο πριν από τη συγκόλληση:
- Πολυεπίπεδης ξήρανση με προθέρμανση (40-60°C) και γρήγορη ξήρανση (80-120°C)
- Βιότοπη ροή αέρα για τη διατήρηση της διαφοράς θερμοκρασίας < 5°C
- Ανακύκλωση θερμότητας από την ζώνη ψύξης του φούρνου σήραγγας
Στροφή πυρκαγιάς τούνελ
- Ζώνη προθέρμανσης (200-600°C): Ταχύτητα θέρμανσης ≤ 50°C/ώρα
- Ζώνη πυρκαγιάς (900-1050°C): διατήρηση 2-4 ωρών υπό οξειδωτική ατμόσφαιρα
- Ζώνη ψύξης: αργή ψύξη έως < 80 °C για την αποφυγή ρωγμών
Κρούσματα Αποτυχίας εναντίον Καλού Σχεδιασμού
| Αριθμός |
Κακή Σχεδίαση |
Καλό Σχεδιασμό |
| Σπάσιμο τούβλων |
Ενιαία στάδια ξήρανσης |
Πολλαπλή σταδιακή ξήρανση με κλίση |
| Υψηλή κατανάλωση καυσίμου |
Καμία ανάκτηση θερμότητας από τα απόβλητα του κλιβάνου |
Ενσωματωμένο σύστημα ανάκτησης θερμότητας με ξήρανση |
| Μικρή παραγωγική ικανότητα |
Δυνατότητα μη συμβατής θραύσης και εκχυλίσματος |
Ολιστικός συντονισμός της ικανότητας εξοπλισμού |
| Ελαττώματα σπειροειδούς σημάδι |
Ανεπαρκής αναλογία συμπίεσης της εκτόξευσης |
Βελτιστοποιημένη αναλογία L/D του διαχωριστικού (≥ 4:1) |
| Υλικά απόβλητα |
Καμία ομογενοποίηση που να προκαλεί ασυνέπειες |
Κλειστό υπόστεγο γήρανσης + αυτοματοποιημένο σύστημα παρτίδας |
Οι Αποτελέσματα του Καθόλου Σχεδιασμού
- Αύξηση του κόστους ανακατασκευής
- Μειωμένη διάρκεια ζωής του εξοπλισμού
- Λιγότερο ποσοστό πιστοποίησης του προϊόντος
Οφέλη από Καλό Σχεδιασμό
- 20-30% εξοικονόμηση ενέργειας
- Αύξηση της παραγωγής ≥15%
- 40% χαμηλότερα έξοδα συντήρησης
Ο Κρίσιμος Ρολ των Τεχνικών Αυτοκινήτων
Κεντρικός φορτωτής
Τα αυτοκίνητα με φούρνο πρέπει συνεχώς να μεταφέρουν τόνους πράσινων τούβλων υπό συνδυασμένη μηχανική και θερμική πίεση.
- Διαμόρφωση του πλαισίου που προκαλεί "παρακλίσεις σπιτιού" (> $10.000/ημέρα διακοπής)
- Πυροσβεστικές ράβδοι που μολύνουν τα τούβλα (↑15% ποσοστό ελαττωμάτων)
Σφραγίζοντας τη Ζωτικότητα
Η αναποτελεσματική σφράγιση της άμμου μεταξύ των αυτοκινήτων και των τοίχων του φούρνου οδηγεί σε:
- Απώλεια θερμότητας (8-12% υψηλότερη κατανάλωση ενέργειας)
- Διασταλτική ροή καπνιστικών αερίων που διαταράσσει τις καμπύλες καύσης
Ίδρυμα Κινητικότητας
Τα συστήματα τροχών πρέπει να διαθέτουν:
- Λεκάνια υψηλής θερμοκρασίας (> 400oC)
- Αυτοπροσαρμοστική ευθυγράμμιση σιδηροτροχιών (προληπτική αποτροχιά)
"Αρνούμαστε να συμβιβαστούμε με την ποιότητα του οχήματος για να εξοικονομήσουμε κόστη.
- Διευθυντής διαδικασιών της Brictec
Υποστήριξη δεδομένων:Τα έργα που χρησιμοποιούν οχήματα Brictec αναφέρουν ετήσιο ποσοστό αποτυχίας < 0,5% έναντι μέσου όρου του κλάδου 3%.
Φιλοσοφία της Brictec στην κατασκευή καυσίμων σήραγγας
Στην Brictec, θεωρούμε τους φούρνους τούνελ ως την "καρδιά" της παραγωγής τούβλων από πηλό.
Σκληρά πρότυπα ανθεκτικότητας
Οι τοίχοι των φούρνων χρησιμοποιούν τούβλα υψηλής αντοχής (> 60% Al2O3, ανθεκτικότητα> 1750oC), ενώ οι στέγες υιοθετούν ελαφριά υλικά μονωτικής σύνθεσης για μέγιστη θερμική απόδοση.
Μιλιομετρική ακρίβεια
Ανεπάρκεια ευθείας κλιβάνου <3 mm/10m, που εξαλείφει την απόκλιση θερμοκρασίας ή τη διακύμανση χρώματος του προϊόντος λόγω παραμόρφωσης.
Δυναμική επικύρωση
Η προσομοίωση CFD + φυσικές δοκιμές στο φούρνο για τη βελτιστοποίηση της σταθερότητας της καμπύλης καύσης.
Ο Κρίσιμος Ρολ των Φούρνων Τύρων
Αποφασιστικός παράγοντας ποιότητας
Ο έλεγχος της θερμοκρασίας του φούρνου επηρεάζει άμεσα τα τούβλα:
- ±5oC προκαλεί διαφορά αντοχής > 10MPa
- Η ισορροπία προθέρμανσης-καύσης-ψύξης καθορίζει την απορρόφηση νερού (βέλτιστη 6-10%)
Κέντρο Ενέργειας
Οι λύσεις της Brictec επιτυγχάνουν:
- >65% ανάκτηση θερμότητας απόβλητων (κατά μέσο όρο βιομηχανίας 40%)
- < 90m3 φυσικού αερίου/10k τυποποιημένα τούβλα
Κέντρο παραγωγής
Ο συντονισμός του πλάτους του φούρνου και της ταχύτητας του οχήματος εξασφαλίζει:
- Αδιάλειπτη παραγωγή (> 95% χρησιμοποίηση της παραγωγικής ικανότητας)
- < 15 λεπτά/αμάξι απόκλιση από τον χρόνο κύκλου
"Κάθε ανθεκτικό τούβλο στα φούρνα μας φέρει μια ανιχνεύσιμη ταυτότητα, που καταγράφει τις παρτίδες υλικών και τις παραμέτρους καύσης, καθιστώντας την επένδυσή σας σε υψηλές θερμοκρασίες διαφανή και ελεγχόμενη".
- Το Τμήμα Βρυξελλών
Σύγκριση κλάδων:Τα τούβλα του κλιβάνου Brictec διαρκούν 8-10 έτη (μέσος όρος του κλάδου 5-7 έτη) με 40% χαμηλότερα ετήσια έξοδα συντήρησης.
