Μηχανήματα κατασκευής τούβλων από την Κίνα που εξάγονται στο Ιράκ - Εγγυημένη παραγωγική ικανότητα 750TPD
Ιράκ Najmadin 750TPD Σχέδιο εργοστασίου τούβλων

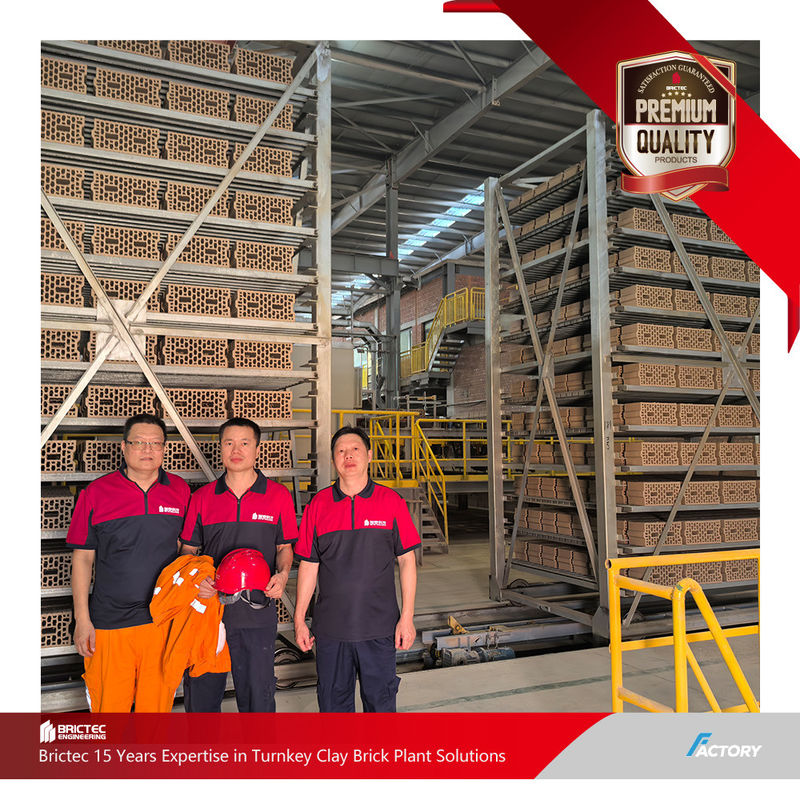

Από τις 23 έως τις 25 Ιουνίου 2023, ο κ. Lan Xingming, Γενικός Διευθυντής της Xi'an Ruitai Building Materials Technology Co., Ltd., επισκέφθηκε τον χώρο του έργου του εργοστασίου τούβλων Iraq Najmadin 750TPD.
Τοποθεσία του έργου
Κοντά στο Chamchamal, επαρχία Sulaymaniyah, Ιράκ, κοντά στον αυτοκινητόδρομο μεταξύ των πόλεων Chamchamal και Sulaimani.
Σύνοψη του έργου
Το εργοστάσιο τούβλων της εταιρείας Najmadinημερήσια παραγωγική ικανότητα 750 τόνων.
Βασικές προδιαγραφές προϊόντος
- 400 × 200 × 200 mm(πρωτογενές προϊόν)
- 200 × 400 × 400 mm(δευτερογενές προϊόν)
Συμπληρωματικά προϊόντα
200 × 200 mm κούφια τούβλα(προϊόν που μπορεί να παραχθεί με υφιστάμενο εργοστασιακό εξοπλισμό)
Η σημασία του σχεδιασμού διαδικασιών στο σχεδιασμό έργων από αγγειό τούβλα
1Προοπτική σχεδιασμού διαδικασιών
Ο σχεδιασμός της διαδικασίας χρησιμεύει ως "μπλουπρίντ" του έργου, καθορίζοντας τη συνολική διάταξη και την επιλογή εξοπλισμού.
- Ιδιότητες πρώτης ύλης (δείκτης πλαστικότητας, χημική σύνθεση)
- Προδιαγραφές προϊόντος (σαφείς τούβλοι, διάτρητοι τούβλοι κλπ.)
- Συντονισμός δυναμικότητας (αποφυγή προβλημάτων υπέρ/υπο- δυναμικότητας)
- Ενεργειακή απόδοση (σχεδιασμός ολοκληρωμένου θερμικού συστήματος)
2. Επεξεργασία πρώτων υλών
Η επεξεργασία των πρώτων υλών επηρεάζει άμεσα την ποιότητα των τούβλων και τη διάρκεια ζωής του εξοπλισμού:
- Ελέγχος μεγέθους θρυμματισμού: Δύοδοντοτρολ θρυμματιστικό ≤3mm (το υπερμεγέθος μειώνει την πλαστικότητα, τα λεπτά αυξάνουν την κατανάλωση ενέργειας)
- Γήρανση & ομογενοποίηση: ≥72 ώρες γήρανση εξασφαλίζει την ομοιότητα υγρασίας και τη σταθερότητα σχηματισμού
- Απομάκρυνση ακαθαρσίας: Μαγνητικοί διαχωριστές + διαλογή για σίδηρο και πέτρες
3. Γήρανση & Σχηματισμός
- Η διαδικασία γήρανσης: Το κλειστό υπόστεγο γήρανσης με > 80% υγρασία προάγει την ανταλλαγή ιόντων πηλού
- Τεχνική κατασκευή με εκτόξευση: Η εκτόξευση με κενό (κενό ≥-0,092MPa) βελτιώνει την πυκνότητα του πράσινου σώματος
- Σχεδιασμός πετσέτας: αναλογία L/D ≥ 4:1 ελαχιστοποιεί τα σπειροειδή σημάδια, χρωματισμένα χείλη μειώνουν την τριβή
4Τεχνολογία ξήρανσης
Η ξήρανση είναι το πιο κρίσιμο στάδιο πριν από τη συγκόλληση:
- Πολυεπίπεδης ξήρανση:
- Προθέρμανση (40-60°C, 70% RH) για την πρόληψη των ρωγμών
- Γρήγορη ξήρανση (80-120°C) για την αφαίρεση δεμένου νερού
- Σχεδιασμός ροής αέρα: κάθετη ροή αέρα για τη διατήρηση της διαφοράς θερμοκρασίας < 5 °C στις στοίβες
- Ανακύκλωση της θερμότητας απόβλητων: θερμότητα ζώνης ψύξης τούνελ επαναχρησιμοποίησης για ξήρανση
5Στροφή πυροβολισμού τούνελ
Η καμπύλη καύσης καθορίζει την αντοχή του τούβλου και την απόδοση καυσίμου:
- Ζώνη προθέρμανσης (200-600°C): Ταχύτητα θέρμανσης ≤ 50°C/ώρα για την πρόληψη εκρήξεων
- Ζώνη καύσης (900-1050°C): Διατήρηση για 2-4 ώρες υπό οξειδωτική ατμόσφαιρα
- Ζώνη ψύξης: αργή ψύξη έως < 80°C (η ταχεία ψύξη προκαλεί ρωγμάτωση της γυάλινης φάσης)
Κρούσματα Αποτυχίας εναντίον Καλού Σχεδιασμού
| Αριθμός |
Κακή Σχεδίαση |
Καλό Σχεδιασμό |
| Σπάσιμο τούβλων |
Ενιαία στάδια ξήρανσης |
Πολλαπλή σταδιακή ξήρανση με κλίση |
| Υψηλή κατανάλωση καυσίμου |
Καμία ανάκτηση θερμότητας από τα απόβλητα του κλιβάνου |
Ενσωματωμένο σύστημα ανάκτησης θερμότητας με ξήρανση |
| Μικρή παραγωγική ικανότητα |
Δυνατότητα μη συμβατής θραύσης και εκχυλίσματος |
Ολιστικός συντονισμός της ικανότητας εξοπλισμού |
| Ελαττώματα σπειροειδούς σημάδι |
Ανεπαρκής αναλογία συμπίεσης της εκτόξευσης |
Βελτιστοποιημένη αναλογία L/D του διαχωριστικού (≥ 4:1) |
| Υλικά απόβλητα |
Καμία ομογενοποίηση που να προκαλεί υλική ασυνέπεια |
Κλειστό υπόστεγο γήρανσης + αυτοματοποιημένο σύστημα παρτίδας |
Οι Αποτελέσματα του Καθόλου Σχεδιασμού
- Αύξηση του κόστους ανακατασκευής
- Μειωμένη διάρκεια ζωής του εξοπλισμού
- Λιγότερο ποσοστό πιστοποίησης του προϊόντος
Οφέλη από Καλό Σχεδιασμό
- 20-30% εξοικονόμηση ενέργειας
- Αύξηση της παραγωγής ≥15%
- 40% χαμηλότερα έξοδα συντήρησης
Ο Κρίσιμος Ρολ των Τεχνικών Αυτοκινήτων
Κεντρικός φορτωτής
Τα αυτοκίνητα με φούρνο πρέπει συνεχώς να μεταφέρουν τόνους πράσινων τούβλων υπό συνδυασμένη μηχανική και θερμική πίεση.
- Διαμόρφωση του πλαισίου που προκαλεί "παρακλίσεις σπιτιού" (> $10.000/ημέρα διακοπής)
- Πυροσβεστικές ράβδοι που μολύνουν τα τούβλα (↑15% ποσοστό ελαττωμάτων)
Σφραγίζοντας τη Ζωτικότητα
Η αναποτελεσματική σφράγιση της άμμου μεταξύ των αυτοκινήτων και των τοίχων του φούρνου οδηγεί σε:
- Απώλεια θερμότητας (8-12% υψηλότερη κατανάλωση ενέργειας)
- Διασταλτική ροή καπνιστικών αερίων που διαταράσσει τις καμπύλες καύσης
Ίδρυμα Κινητικότητας
Τα συστήματα τροχών πρέπει να διαθέτουν:
- Λεκάνια υψηλής θερμοκρασίας (> 400oC)
- Αυτοπροσαρμοστική ευθυγράμμιση σιδηροτροχιών (προληπτική αποτροχιά)
"Αρνούμαστε να συμβιβαστούμε με την ποιότητα του οχήματος για να εξοικονομήσουμε κόστη.
- Διευθυντής διαδικασιών της Brictec
Υποστήριξη δεδομένων:Τα έργα που χρησιμοποιούν οχήματα Brictec αναφέρουν ετήσιο ποσοστό αποτυχίας < 0,5% έναντι μέσου όρου του κλάδου 3%.
Φιλοσοφία της Brictec στην κατασκευή καυσίμων σήραγγας
Στην Brictec, θεωρούμε τους φούρνους τούνελ ως την "καρδιά" της παραγωγής τούβλων από πηλό.
- Ακριβείς προδιαγραφές ανθεκτικότητας:Οι τοίχοι των φούρνων χρησιμοποιούν τούβλα υψηλής αντοχής (> 60% Al2O3, ανθεκτικότητα> 1750oC), ενώ οι στέγες υιοθετούν ελαφριά υλικά μονωτικής σύνθεσης για μέγιστη θερμική απόδοση.
- Μιλιομετρική ακρίβεια:Ανεπάρκεια ευθείας κλιβάνου <3 mm/10m, που εξαλείφει την απόκλιση θερμοκρασίας ή τη διακύμανση χρώματος του προϊόντος λόγω παραμόρφωσης.
- Δυναμική επικύρωση:Η προσομοίωση CFD + φυσικές δοκιμές στο φούρνο για τη βελτιστοποίηση της σταθερότητας της καμπύλης καύσης.
Ο Κρίσιμος Ρολ των Φούρνων Τύρων
Αποφασιστικός παράγοντας ποιότητας
Ο έλεγχος της θερμοκρασίας του φούρνου επηρεάζει άμεσα τα τούβλα:
- ±5oC προκαλεί διαφορά αντοχής > 10MPa
- Η ισορροπία προθέρμανσης-καύσης-ψύξης καθορίζει την απορρόφηση νερού (βέλτιστη 6-10%)
Κέντρο Ενέργειας
Οι λύσεις της Brictec επιτυγχάνουν:
- >65% ανάκτηση θερμότητας απόβλητων (κατά μέσο όρο βιομηχανίας 40%)
- < 90m3 φυσικού αερίου/10k τυποποιημένα τούβλα
Κέντρο παραγωγής
Ο συντονισμός του πλάτους του φούρνου και της ταχύτητας του οχήματος εξασφαλίζει:
- Αδιάλειπτη παραγωγή (> 95% χρησιμοποίηση της παραγωγικής ικανότητας)
- < 15 λεπτά/αμάξι απόκλιση από τον χρόνο κύκλου
"Κάθε ανθεκτικό τούβλο στα φούρνα μας φέρει μια ανιχνεύσιμη ταυτότητα, που καταγράφει τις παρτίδες υλικών και τις παραμέτρους καύσης, καθιστώντας την επένδυσή σας σε υψηλές θερμοκρασίες διαφανή και ελεγχόμενη".
- Το Τμήμα Βρυξελλών
Σύγκριση κλάδων:Τα τούβλα του κλιβάνου Brictec διαρκούν 8-10 έτη (μέσος όρος του κλάδου 5-7 έτη) με 40% χαμηλότερα ετήσια έξοδα συντήρησης.
